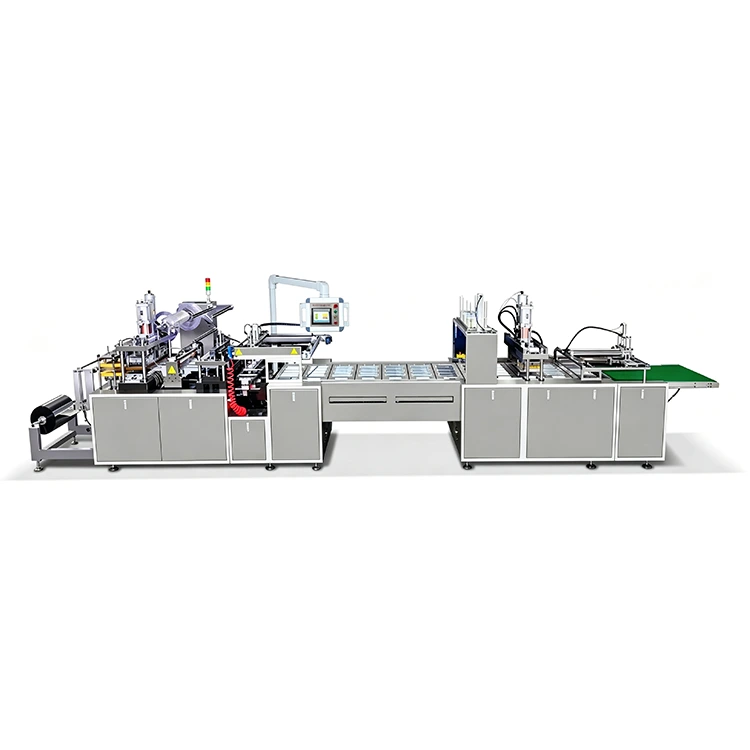

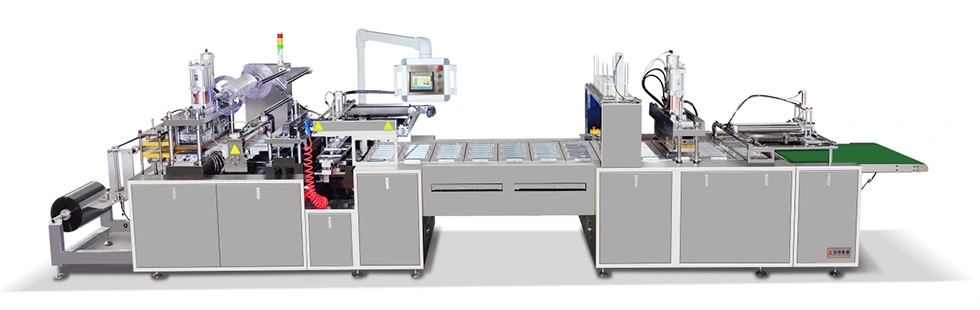

Автоматическая машина для формования блистерной бумаги с аккумулятором

Автоматическая аккумуляторная машина для формования блистеров и запечатывания бумаги использует плоскую формовочную и запечатывающую конструкцию для полукрышной кардной блистерной упаковки.

Процесс упаковки начинается с нагревания листа ПВХ/ПЭТ и формирования полости. Сформированный блистер затем разрезается и переносится на цепную пластину, куда загружается продукт и размещается напечатанная бумажная карточка. Термосваривание прикрепляет блистер к карте перед выпуском готовой упаковки.

Основной процесс:

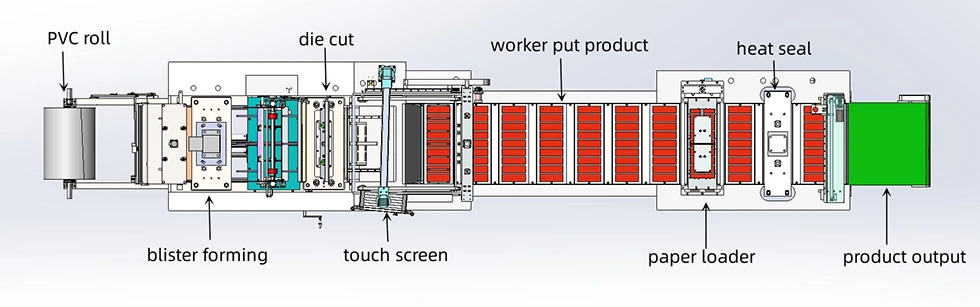

Нагрев ПВХ/ПЭТ → Формирование блистера → Сервопривод → Резка блистера → Сбор лома → Передача блистера → Загрузка продукта → Размещение бумажных карточек → Термосваривание → Вывод готовой упаковки

Ручная загрузка продукта входит в стандартный процесс, а остальные операции по упаковке координируются механически.

Одна машина для разных кардочесальных продуктов

Наша автоматическая аккумуляторная блистерно-запечатывающая машина для бумажного формования подходит для продуктов различной формы, размера и требований к упаковке.

Зону формования и инструменты можно выбрать в соответствии с фактическими размерами продукта и макетом карты.

Это делает аккумуляторную блистерно-запечатывающую машину для бумажной формовки особенно актуальной для производителей и упаковщиков по контракту, которые работают с более чем одним типом кардной продукции.

Контролируемый нагрев и образование блистеров

Равномерное формование во многом зависит от температурной стабильности и сцепления материала.

Машина AC-600 использует отдельную мощность нагрева для секции формования и секции термосварки, при этом контроль температуры осуществляется с помощью системы управления машины.

Секция формования рассчитана на 3,5 кВт × 2, а секция термосварки использует 4 кВт тепловой мощности.

Машина также контролирует такие условия, как:

● Дефицит ПВХ-материала.

● Недостаточное давление воздуха.

● Неисправности электрических компонентов.

● Отклонения, связанные с температурой.

При обнаружении ненормального состояния система управления подает сигнал тревоги или останавливает соответствующую операцию, чтобы снизить риск дефектной упаковки.

Управление ПЛК с контролем производства

В AC-600 используется система управления ПЛК Mitsubishi с сенсорным экраном.

Интерфейс управления предоставляет следующие функции:

● Учет производства

● Индикация неисправности

● Напоминания о техническом обслуживании.

● Запуск защиты паролем.

● Мониторинг температуры

● Индикация состояния машины.

Система сигнализации помогает операторам выявлять такие проблемы, как нехватка материала, недостаточное давление воздуха или электрические неисправности, не проверяя каждую станцию ​​вручную.

Инструменты, предназначенные для замены продукта

Кардочесальная блистерная упаковка редко использует одну универсальную форму. Полость блистера, форма разреза и формат запечатывания обычно меняются вместе с продуктом.

Поэтому в AC-600 используются специальные инструменты для формовки и высечки различных продуктов.

В комплект поставки входят:

● Формирование формы

● Пресс-форма для высечки

● Манипулятор для переноса блистеров

● Термосвариваемая верхняя форма × 1

● Загрузчик бумажных карт.

● Термосвариваемые нижние формы × 25

Стандартная конфигурация пресс-формы поддерживает бумажную карточку размером 173 × 139 мм, по две карточки на пресс-форму.

Для карточек других размеров или макетов продукции компания KEDE может предоставить соответствующие инструменты в соответствии с требуемым форматом упаковки.

Основные компоненты

Отобранные электрические компоненты и компоненты управления движением поставляются известными промышленными брендами.

Точная конфигурация компонентов должна быть подтверждена в окончательном предложении на машину.

Машиностроение

Рама AC-600 изготовлена ​​из сварных стальных пластин и проходит обработку для снятия напряжений для повышения структурной устойчивости.

В соответствующих зонах контакта используются хромированные поверхности и поверхности из нержавеющей стали. Прецизионные направляющие и компоненты трансмиссии помогают поддерживать плавность движения во время формования, транспортировки и запечатывания.

Эта конструкция предназначена для непрерывной промышленной эксплуатации, сохраняя при этом возможность регулярной очистки и технического обслуживания.

Технические характеристики

Упаковка и доставка

Автоматическая аккумуляторная блистерно-запечатывающая машина для бумажного формования защищена стретч-пленкой и закреплена на деревянных поддонах перед отправкой.

Стандартная поставка запланирована в течение 60 дней после подтверждения авансового платежа, в зависимости от окончательной конфигурации машины и требований к инструментам.

AC-600 поставляется с сертификатом CE.

Часто задаваемые вопросы

Какие продукты может упаковывать AC-600?

Машина подходит для продуктов малого и среднего размера, таких как аккумуляторы, электроника, канцелярские товары, скобяные изделия, автомобильные детали, косметика, игрушки и другие потребительские товары, требующие кардной блистерной упаковки.

Какой тип блистерной упаковки производит блистерно-запечатывающая машина для аккумуляторной бумаги?

Он предназначен для полупокрытой кардной блистерной упаковки, при которой сформированный блистер из ПВХ/ПЭТ приваривается к бумажной карточке термосваркой.

Какова максимальная глубина формирования?

Максимальная глубина формования составляет 50 мм, в зависимости от продукта, материала и конфигурации формы.

Может ли машина обрабатывать продукты разных размеров?

Да. Формовочные и высечные формы могут быть спроектированы в соответствии с размерами продукта, формой блистера и размером бумажной карты.

Сколько упаковок может производить машина в час?

Стандартная конфигурация может производить примерно 2700 упаковок в час с двухкарточной компоновкой пресс-формы. Фактическая производительность зависит от продукта и конфигурации пресс-формы.

Можно ли настроить размер бумажной карты?

Да. Инструменты и устройство для загрузки карточек можно адаптировать к различным размерам бумажных карточек и макетам упаковки.

Какую толщину материала может обрабатывать машина?

Указанный диапазон толщины материала ПВХ/ПЭТ составляет 0,15–0,5 мм.

Какой ПЛК используется в машине?

В стандартной машине используется ПЛК Mitsubishi FX3G40MT с сенсорным экраном.

Доступна ли машина с сертификацией CE?

Да. AC-600 поставляется с сертификатом CE.

Может ли KEDE обеспечить установку и послепродажную поддержку?

Да. KEDE предоставляет помощь в установке и тестировании, гарантийное обслуживание и долгосрочную техническую поддержку. При необходимости можно также организовать выезд инженера на объект.
