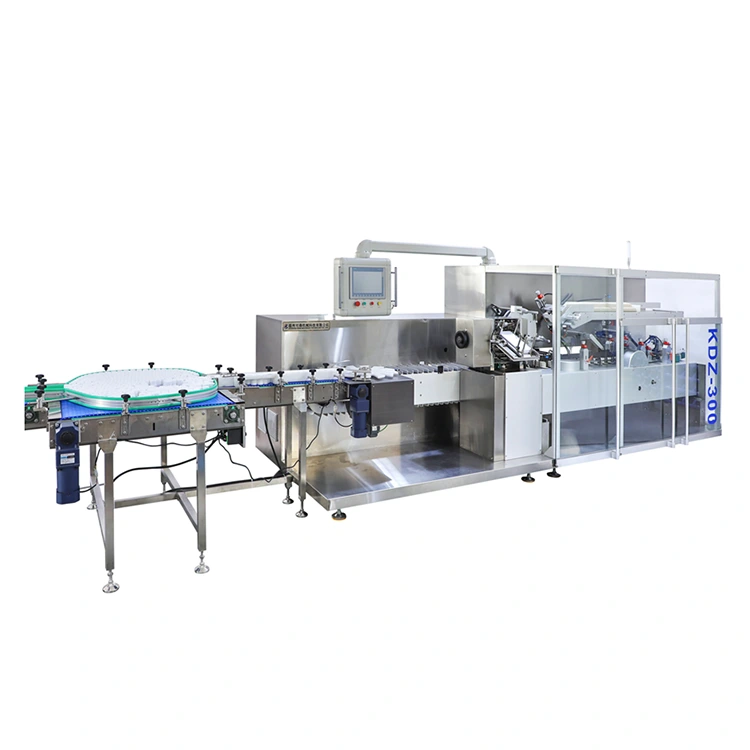

Автоматическая картонажная машина для бутылочек с лекарствами

Автоматическая упаковочная машина для медицинских бутылок — это высокоскоростная автоматическая упаковочная машина, разработанная для фармацевтических бутылок и других упакованных продуктов, которые могут смещаться или катиться во время транспортировки. Круглые бутылки могут легко менять положение на обычном конвейере, а квадратные и нестандартные бутылки могут поступать в упаковочную секцию с непостоянной ориентацией. KDZ-300 использует сервоуправляемую индексацию и регулируемое разделение, чтобы направлять продукты в устойчивое положение подачи, прежде чем они будут помещены в картонные коробки.

Машина сочетает в себе подачу продукта, подачу коробок, формование коробок, установку бутылок, обработку листовок, складывание клапанов и закрытие коробок в рамках одного непрерывного процесса. Его также можно подключить к существующему оборудованию для укупорки, маркировки и контрольного взвешивания, что позволяет картонажной машине стать частью интегрированной фармацевтической упаковочной линии.

Сервоуправляемая подача для бутылочек нестабильной формы

Обработка бутылок является одним из ключевых вопросов при автоматизации упаковки фармацевтических препаратов. Круглые контейнеры могут перекатываться во время транспортировки, а бутылки неправильной формы могут вращаться или смещаться с заданного места.

Автоматическая упаковочная машина для бутылок с лекарственными средствами использует систему индексации с сервоприводом и регулируемыми сепараторами для бутылок, которые регулируют расстояние между продуктами и направляют бутылки к секции упаковки. Этот контролируемый метод кормления помогает уменьшить количество пропущенных кормлений, неправильного позиционирования и перерывов, вызванных нестабильным движением бутылочки.

Для производственных линий, требующих более высокой производительности, доступна высокоскоростная сервоприводная конфигурация с целевой производительностью до 300 коробок в минуту, в зависимости от бутылок, коробок и условий подачи.

Подходит для круглых, квадратных и нестандартных бутылок.

Машина спроектирована с учетом бутылок разной геометрии, а не опирается на один фиксированный формат продукта. Механизм подачи можно настроить в соответствии с размером, формой и ориентацией упаковываемой продукции.

Типичные области применения включают в себя:

● Бутылки с лекарствами

● Круглые фармацевтические бутылки

● Квадратные пластиковые или стеклянные бутылки.

● Бутылки неправильной формы.

● Ампулы и сопутствующая фасованная продукция.

● Предварительно заполненные продукты

● Блистерные лотки и алюминиево-пластмассовые аптечки.

● Избранные продукты здравоохранения.

Для нового проекта KEDE рекомендует предоставить образцы бутылок или чертежи, чтобы можно было оценить конфигурацию подачи и упаковки в коробки до начала производства.

Автоматический процесс картонирования

Машина объединяет несколько этапов упаковки в непрерывную рабочую последовательность:

Подача продукта → Сервоприводная индексация → Подача коробок → Формирование коробок → Проталкивание продукта → Вставка листовки → Складывание клапана → Закрытие коробки

Дополнительные функции, такие как тиснение номера партии, обнаружение и отбраковка продукта, могут быть встроены в соответствии с требованиями производственной линии.

Роторный механизм отклонения также может быть установлен на конвейере, где требуется разделение продукта или контроль разгрузки.

Технические характеристики

Интеграция с линиями фармацевтической упаковки

Автоматическую упаковочную машину для бутылочек с лекарствами можно настроить для работы с существующим предшествующим оборудованием через конвейерные интерфейсы. Это позволяет фармацевтическим производителям сократить ручную передачу продукции и поддерживать непрерывный поток материала.

Типичная строка может включать в себя:

Наполнение бутылочек → Укупорка → Маркировка → Контрольное взвешивание → Кормление из бутылочек → Картонирование → Кодирование → Проверка

Фактическое расположение может быть скорректировано в соответствии с имеющимся у клиента оборудованием, доступной площадью и требуемой производственной последовательностью.

KEDE может оценить:

● Высота конвейера

● Направление передачи продукта

● Ориентация бутылки.

● Расстояние подачи

● Требования к накоплению

● Машинные интерфейсы выше и ниже по потоку.

Это делает КДЗ-300 подходящим как для новых автоматизированных линий, так и для модернизации упаковочных линий.

Коробка и конфигурация продукта

Стандартная автоматическая упаковочная машина для бутылочек с лекарственными средствами поддерживает картонные коробки указанного диапазона размеров, а секции подачи и обработки картонных коробок могут быть рассчитаны на специальные форматы упаковки.

Специальные конструкции картонных коробок, отделка картона и требования к закрытию должны быть подтверждены на этапе технического проектирования.

Дополнительные функции

Автоматическая упаковочная машина для бутылочек с лекарствами может быть оснащена дополнительными модулями в зависимости от процесса упаковки.

В систему управления станком могут быть включены дополнительные модули в соответствии с выбранной конфигурацией.

HMI и управление рецептами

Машина может использовать интерфейс управления на базе ЧМИ для рабочих параметров, настроек продукта и управления машиной.

Для клиентов, работающих с продуктами нескольких форматов, хранилище рецептов может упростить переход между установленными характеристиками бутылок и картонных коробок.

Интерфейс также можно настроить для разных языков, в том числе:

Английский, испанский, французский, арабский и русский.

Если спецификации подтверждены перед отправкой, KEDE может заранее подготовить соответствующие параметры продукта и упаковки.

Гигиена фармацевтической упаковки

В основной конструкции машины используется конструкция из нержавеющей стали, обеспечивающая поддержку приложений, где важны чистота и доступность поверхностей машины.

Его конструкция предназначена для фармацевтической упаковки и может быть адаптирована к гигиеническим требованиям производственного процесса клиента.

KEDE предоставляет сертификацию CE и сертификацию системы управления качеством ISO 9001, а также машинные испытания и техническую документацию, доступную для зарубежных проектов.

Производство и тестирование

KEDE производит автоматизированное упаковочное оборудование, способное охватывать механическую обработку, сборку машин, электрическую интеграцию и функциональные испытания.

Процесс изготовления станка включает в себя:

Инженерное проектирование → Изготовление конструкций → Прецизионная обработка → Сборка узлов → Электрическая и пневматическая установка → Окончательная сборка → Функциональные испытания

Перед отправкой работу машины можно проверить путем работы вхолостую, подачи картонных коробок, подачи продукции, складывания и закрывания, тестирования скорости и проверки безопасности.

Для индивидуальных проектов KEDE также может обработать фактические бутылки и коробки клиента перед доставкой. Это позволяет оценить эффективность кормления и упаковки в коробки с использованием материалов, которые будут использоваться в производстве.

Часто задаваемые вопросы

Какие типы бутылочек с лекарствами может обрабатывать автоматическая упаковочная машина для бутылочек с лекарствами?

Машина предназначена для круглых, квадратных и некоторых бутылок неправильной формы. Система подачи настраивается в соответствии с размерами, формой и требуемой ориентацией бутылочки.

Как машина КДЗ-300 удерживает круглые бутылочки от скатывания во время кормления?

Система индексации с сервоприводом и регулируемые сепараторы бутылок контролируют расстояние и расположение продуктов перед тем, как бутылки попадут в секцию картонирования.

Какова нормальная скорость производства?

Стандартный рабочий диапазон — 200–280 коробок/мин. Высокоскоростная версия с сервоприводом может достигать производительности до 300 коробок в минуту, в зависимости от продукта и конфигурации упаковки.

Можно ли подключить машину к существующей линии упаковки бутылок?

Да. Машина может взаимодействовать с таким оборудованием, как укупорочные машины, этикетировочные машины, чеквейеры и конвейеры. Детали подключения должны быть подтверждены на основе существующей схемы линий.

Может ли машина вставлять листовки с лекарствами?

Да. Модуль складывания и вставки листовок может быть добавлен в зависимости от размеров листовки, метода складывания и требований к упаковке.

Можно ли напечатать номера партий и даты на картонных коробках?

Да. В линию картонной упаковки может быть интегрирована дополнительная система струйной маркировки для указания номеров партий, дат, кодов партий и другой необходимой информации.

Можно ли использовать на одной машине бутылки и коробки разных размеров?

В рамках применимого модельного ряда машин можно разместить продукцию различных форматов. Требования к переналадке зависят от бутылочки, коробки и конфигурации подачи.

Может ли KEDE протестировать нашу продукцию перед отправкой?

Да. Клиенты могут предоставить образцы продукции и коробки для машинного тестирования. KEDE может использовать эти материалы для проверки эффективности подачи, позиционирования и упаковки перед поставкой.
